Raumakustik
Studio Singer plante zusammen mit dem Generalplaner AAA (Atelier Achatz Architekten) und theapro (Bühnentechnik) die Raum- und Bauakustik und simulierte die Beschallungsanlage und SAA.
Bauherr: Landesbetrieb Bau und Immobilien Hessen
Gebäudeklasse: GK 4, Bauen im Bestand
Leistung: LPH 2-5, Planung Bauakustik entspr. HOAI, Anhang 1 Bauphysik
Besondere Leistungen: Simulation
Planungszeitraum: 06/2019 - 05/2025
Fertigstellung: September 2025
Studio Singer (Architektur) und theapro (Bühnentechnik, Bühnenbeleuchtung und Akustik) gestalteten im Rahmen der am 21. Juli 2020 eröffneten Ausstellung im Haus der Kulturen der Welt (HKW) in Berlin „A slightly curving place“ ein opto-akustisch wandelbares Objekt, zur mannigfaltigen Konstruktion und Auflösung einer Aufführungsstätte.
Gegenstand der Ausstellung sind die Arbeiten des Inders Umashankar Manthravadi über die akustisch-archäologische Forschung und der Frage nach der Rekonstruktion der Vergangenheit in unterschiedlichen indischen Kulturstätten. Beispielhaft geschieht dies in der Rekonstruktion der Rani Gumpha Höhle im indischen Bundesstaat Odisha (Orissa) aus dem dritten Jahrhundert v. Chr, die als Kloster diente und wahrscheinlich auch als Theater genutzt wurde. Mit den Werkzeugen des Raumakustikers, dem Dodekaeder und einem Richtungsmikrophon, welche auch ausgestellt werden, geht der Wissenschaftler der Frage nach, ob die Vergangenheit hörbar gemacht werden kann.
Die opto-akustisch dispositive Bühnenstruktur zur Erstellung von kohärenten wie nicht-kohärenten Reizen besteht aus einem konkav zur Decke fliehenden Dom von Stabelementen, welcher ein Lautsprechersystem der TU Berlin hält (Ambisonics). Die Bühnenbeleuchtung sitzt in einer Kreuz-Wabenstruktur. Durch Aktivierung unterschiedlicher Zonen werden Bühnen unterschiedlicher Kubatur geschaffen. Das Ambisonicssystem generiert simultan ein kohärentes Wellenfeld zur Abbildung der archäologischen Stätte im Volumen des Bühnenobjekts. Außerhalb des sog. Sweet Spots zerfällt das kohärente Wellenbild. Damit wird das historische Medium -- die Bühne und ihre Peripherie – dekonstruiert, die Performance externalisiert wahrgenommen. Die Raumakustik der Ausstellungshalle 2 des HKW wurde speziell für die opto-akustischen Performance entwickelt. Die Bühnengestaltung besitzt eine hohe Barrierefreiheit und starke sensorische Aktivierung des Rezipienten.
Bildmaterial ©Laura Fiorio / HKW
Nationaltheater Mannheim (NTM)

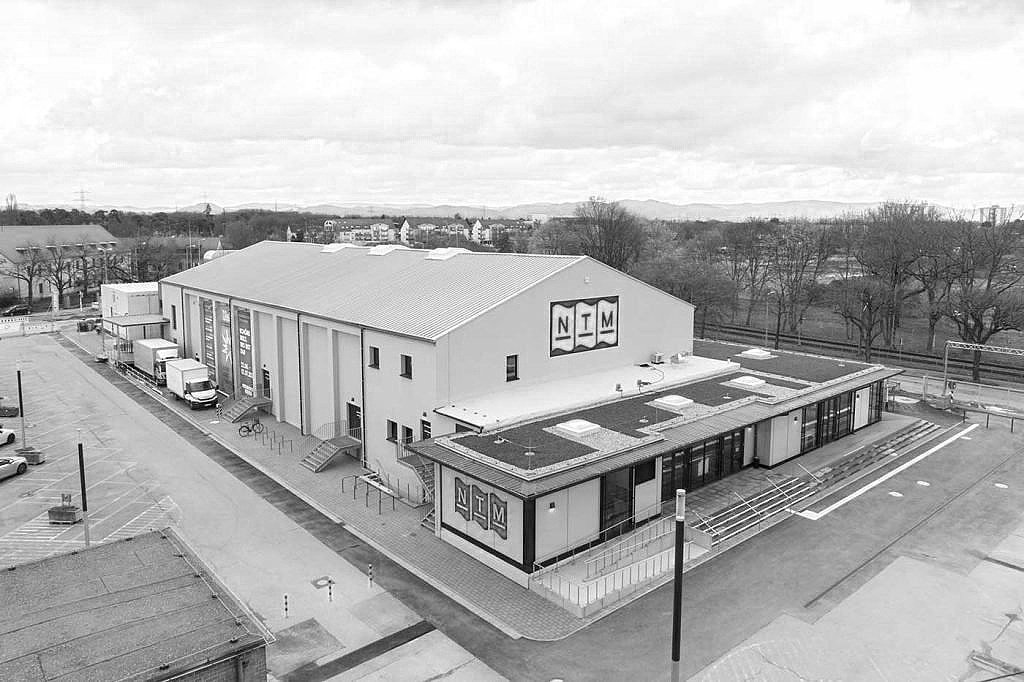

Umbau und Erweiterung des Alten Kinos auf Franklin zur Interimsspielstätte
Der Anlass für den Umbau und die Erweiterung des "Alten Kinos auf Franklin" zur Versammlungsstätte ist die Generalsanierung des Nationaltheaters Mannheim (NTM) und der damit verbundene Bedarf an Ausweichspielstätten für den Zeitraum der Generalsanierung. In der Zeitspanne von Februar 2023 bis voraussichtlich Sommer 2027 wird das "Alte Kino auf Franklin" als funktional ausgestattete Interimsspielstätte für den professionellen Schauspiel- und Tanzbetrieb des NTM dienen. Auch nach dem Auszug des NTM aus dem "Alten Kino auf Franklin" im Sommer 2027 wird das Gebäude weiterhin als Versammlungs- und Aufführungsstätte für die unterschiedlichsten kulturellen und gesellschaftlichen Veranstaltungen erhalten und betrieben werden. Um den Anforderungen des NTM zu genügen und gleichzeitig eine vielfältige Nutzungsmöglichkeit der Spielstätte "Altes Kino auf Franklin" nach Auszug des NTM zu gewährleisten, wurde der Umbau und die Erweiterung des Kinos so konzipiert, dass nutzungsspezifische Einbauten des NTM rückgebaut werden können.
Unser Büro übernahm in Kooperation mit dem Theaterplaner theapro GmbH die Planung der Bau- und Raumakustik in den Leistungsphasen 1–8 der HOAI für die vorgesehene Nutzung, insbesondere als unverstärktes Sprechtheater mit hoher Sprachverständlichkeit im gesamten Zuschauerbereich. Zur Planung wurde ein Simulationsmodell aufgebaut, in welchem die Oberflächen und schalllenkenden Elemente, wie die Decken- und Wandreflektoren, entwickelt und optimiert wurden.
Bauherrin: Mannheim, MWS Projektentwicklungsgesellschaft mbH
Auftraggeberin: ARGE Peter Gross Bau und Implenia, theapro GmbH
Gebäudeklasse: Sonderbau, Versammlungsstätte
Leistungen Bau- und Raumakustik: LPH 1-8 Planung Bau- und Raumakustik entsprechend HOAI, Anhang 1 Bauphysik
Besondere Leistungen Bau- und Raumakustik: Simulationsmodell, Immissionsprognose, Abnahmemessung
Gesamtkosten: ca. 15 Mio. EUR
Planungszeitraum: 01/2021 bis 01/2023 (Eröffnung 10.02.23)

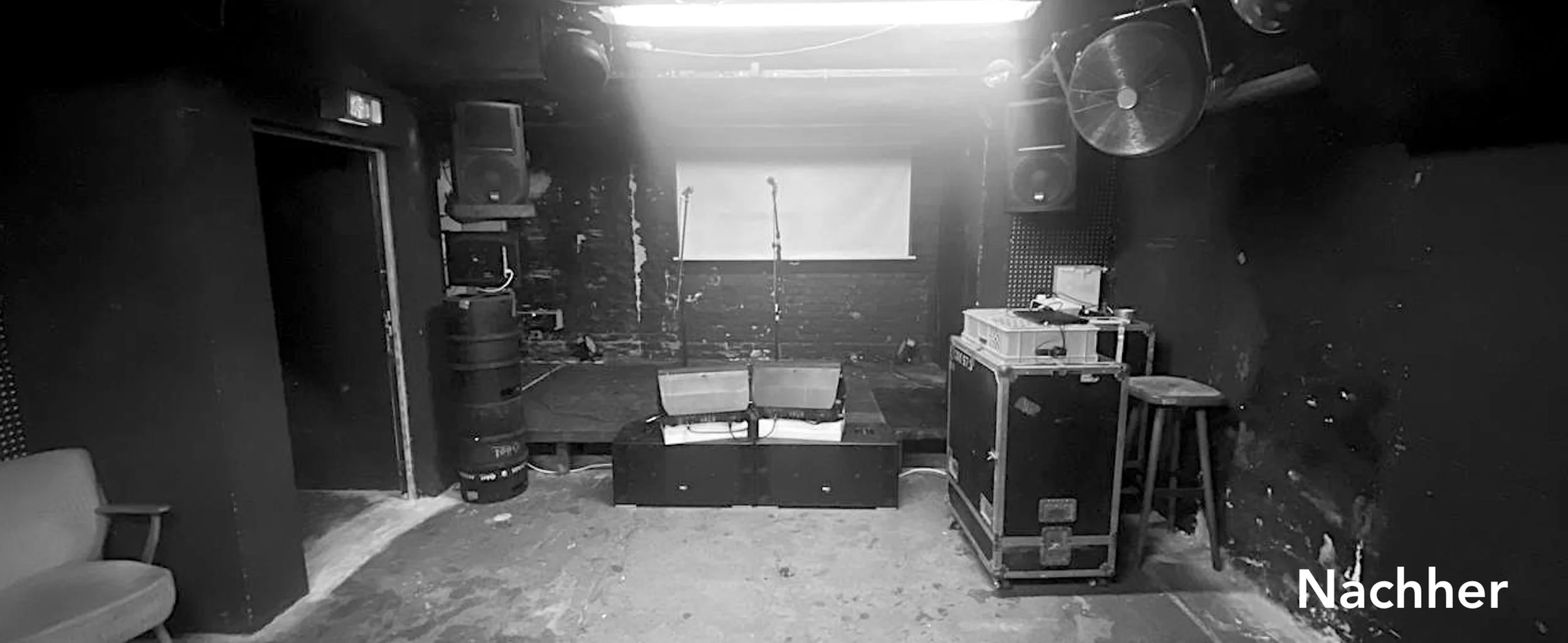

Tennis Bar Berlin - Sanierung im Rahmen des Förderprogramms „Schallschutz Clubs“
Im Rahmen des Förderprogramms Schallschutz Clubs der Club Commission Berlin e.V. hat die in einem Wohnhaus im Berliner Bezirk Neukölln liegende Tennis Bar die Möglichkeit genutzt, über das Förderprogramm “Schallschutz Clubs” den Schallschutz des Veranstaltungskellers zu erhöhen. Die Tennis Bar umfasst zwei Gasträume im Erdgeschoss sowie einen Veranstaltungskeller im Untergeschoss. Da es in der Vergangenheit vermehrt zu Lärmbeschwerden der Nachbarschaft in den oberen Geschossen gekommen ist, war es der Tennis Bar zuletzt nicht mehr möglich, v.a. den Veranstaltungskeller im bisherigen Umfang zu nutzen.
Zusammen mit dem Betreiber hat unser Studio bau- und raumakustische Maßnahmen sowie eine neue Medientechnik geplant. Im Zuge der bauakustischen Veränderungen wurde im Keller eine Schallschutzschleuse zwischen Veranstaltungskeller und Treppenhaus zur Abtrennung der Räumlichkeiten errichtet. Die Fensteröffnungen wurden hofseitig mittels zweischaliger Trockenbaukonstruktion verschlossen, das Fenster zur Straße gegen ein Isolierglasfenster getauscht und die Schornsteine und Schächte verfüllt. Weiter wurde eine Ummantelung der RLT- Anlage sowie der Fallrohre und Durchbrüche vorgenommen. In den Raumecken des Veranstaltungsraums wurden Kantenabsorber zur Kontrolle tiefer Frequenzen installiert.
Die Beschallungsanlage wurde neu geplant, installiert und eingemessen. Unter Berücksichtigung der vorgegebenen Immissionsrichtwerte wurde eine homogene Schallpegelverteilung mit ausgewogener Wiedergabekurve des Frequenzverlaufs einschließlich optimierten Tiefen über dem Floor erreicht.
Bauherrin Tennis Bar
Auftraggeberin Tennis Bar, Club Commission Berlin e.V.
Gebäudeklasse GK 4, Bauen im Bestand
Art der Baumaßnahme Bauakustik, Raumakustik, Elektroakustik
Leistung LPH 2-8 Planung Bauakustik entsprechend HOAI, Anhang 1 Bauphysik
Besondere Leistungen Simulation u. Einmessen der Elektroakustik
Planungszeitraum 08/2023 – 12/2023
Bauzeit 12/2023 – 06/2024
Fertigstellung Juli 2024
Studio Singer plante das Produktionsstudio Oakreate in der ländlichen Umgebung der bayerischen Voralpen, das speziell für die Anforderungen moderner Musikproduktion entwickelt wurde.
Die erste Herausforderung bestand in der Herstellung einer hochqualitativen akustischen Trennung zur Umgebung. Der Musiker wollte zu jeder Tages- und Nachtzeit darin arbeiten und Musik produzieren können. Mit diesem Ziel wurde eines der Fenster zugemauert, die Decke mit besonders schallisolierenden Gipskartonplatten verkleidet, der Boden mit einem sehr tief abgestimmten Estrich isoliert, und schließlich Schallschutztüren und doppelte Schallschutzfenster und Balkontüren eingebaut, so dass trotz der alten Bausubstanz eine hervorragende Schallisolation erreicht werden konnte.
Die zweite Planungs- und oft gleichzeitig vollzogene Bauphase galt dem Innenausbau und der Optimierung der Raumakustik. Ziel war eine gleichmäßige niedrige Nachhallzeit, die auch eine gute Beurteilung der Bassfrequenzen erlaubt. Im vorderen Studiobereich wurde viel Absorption aktiviert, um eine reflexionsfreie Zone um den Abhörpunkt zu erreichen und Raummoden zu reduzieren. Im hinteren Bereich, der eher für Aufnahmen verwendet werden soll, wurden streuende Elemente eingesetzt. Dadurch klingt der Raum größer und offen, Aufnahmen erhalten ein Maß an Durchsichtigkeit.
Um die langen Arbeitsphasen des Musikers auch architektonisch zu unterstützen, entschieden wir uns anhand von Farb- und Materialstudien und in enger Abstimmung mit dem Auftraggeber zu einer ruhigen Strukturierung des Raumes mit großflächigen Elementen. Die natürlichen Materialien Holz und Stoff bilden eine hervorragende neutrale und organische Umgebung.
Die Räume von Easy Busy befinden sich im EG eines Wohnhauses in Berlin-Mitte, direkt am historischen „Mauerweg“. Die Bauherrin wünschte die Umgestaltung der existierenden Räume zu einem Coworking Space mit Kinderbetreuung, das neben Arbeitsplätzen diverse Angebote für Kinder und Familien bieten soll. Die Planung erfolgte als Kooperatin zwischen transstruktura und Studio Singer. Um sowohl ein ruhiges Arbeiten dicht neben dem Kinderraum als auch auch eine gute Sprachverständlichkeit in beiden Räumen zu ermöglichen, entwickelte Studio Singer zudem ein akustisches Konzept. Dazu wurden die beiden Räumen schalltechnisch entkoppelt und lamellierte Holz-Absorber an die Decke oder an die Wände montiert, die die Raumakustik verbessern.
Fotos: Marco Armborst | www.marco-armborst.de
Chistian Mevs, Mitglied der Band Slime, Tonmeister und Gründer der Soundgarden Tonstudios Hamburg, fragte 2015 Studio Singer, ihn bei der Planung des Salon Berlin auf dem früheren DDR Fahrbereitschaftsgelände in Berlin Lichtenberg zu Raum- und Bauakustik sowie zur Gestaltung zu beraten.
Abbildung: CATT Modell einer Regie. Alle Räume des Salon Berlin wurden mit der Software CATT simuliert. Die Software nutzt die Gesetze der geometrischen Akustik (v. a. Raytracing und Mirror-Image-Source Method) zur Gestaltung und Prognose der raumakustischen Parameter, insbesondere der Nachhallzeit.
Abbildung: Im Aufnahmeraum angeordnete Plattenschwinger zur Absorption tiefer Frequenzen. Jeweils zwei Plattenschwinger wurden durch Variation des eingeschlossenen Luftpolsters auf 58, 65, 75 und 92 Hz abgestimmt.
Wir begannen das Projekt mit der Suche nach einem geeigneten Gebäude auf dem Gelände der Fahrbereitschaft. Neben vielen Anforderungen an die künftigen Studioräume, musste ein bestimmter Grad der Schalldämmung (Luftschallpegeldifferenz) zu den Nachbarn gewährleistet sein. Wir erstanden einen großen PA-Lautsprecher und schlossen diesen an den Messverstärker an. Das sich daraus erhebende Rosa-Rauschen war weithin zu hören und wurde von manch kunstinteressierten Zeitgenossen als Music Concrete erkannt. Es war das Startsignal für ein Projekt von zwei Jahren.
Die Wahl fiel auf ein industrielles Backsteingebäude des frühen 20. Jahrhunderts. Um einen Korridor mit einer großen Aufgangstreppe entstanden zwei Regieräume und einen Aufnahmeraum. Der zweite Regieraum wird von Sylvain Livache, Toningenieur und Kopf des Labels Twaague, genutzt.
Die Proportionen des Aufnahmeraums entsprechen der ITU-R 1116-1 Empfehlung für optimale (goldene) Raummaße. Ein hohes Maß an Streuung und eine mittlere Nachhallzeit waren die akustischen Gestaltungsziele. Diese ermöglichen eine einhüllende und gleichsam offene, den Musiker unterstützende Raumantwort. Die gewellte Oberfläche vermeidet Flatterechos und beherbergt große Plattenschwinger zur Absorption tiefer Frequenzen, die in rechtwinkligen Räumen ohne Dämpfung sehr dominant wären. Auf den gegenüberliegenden Seiten läuft über drei Wände ein Diffusor für mittlere und hohe Frequenzen. Die porösen Absorber sind gleichmäßig verteilt und mit akustisch transparentem Stoff bespannt.

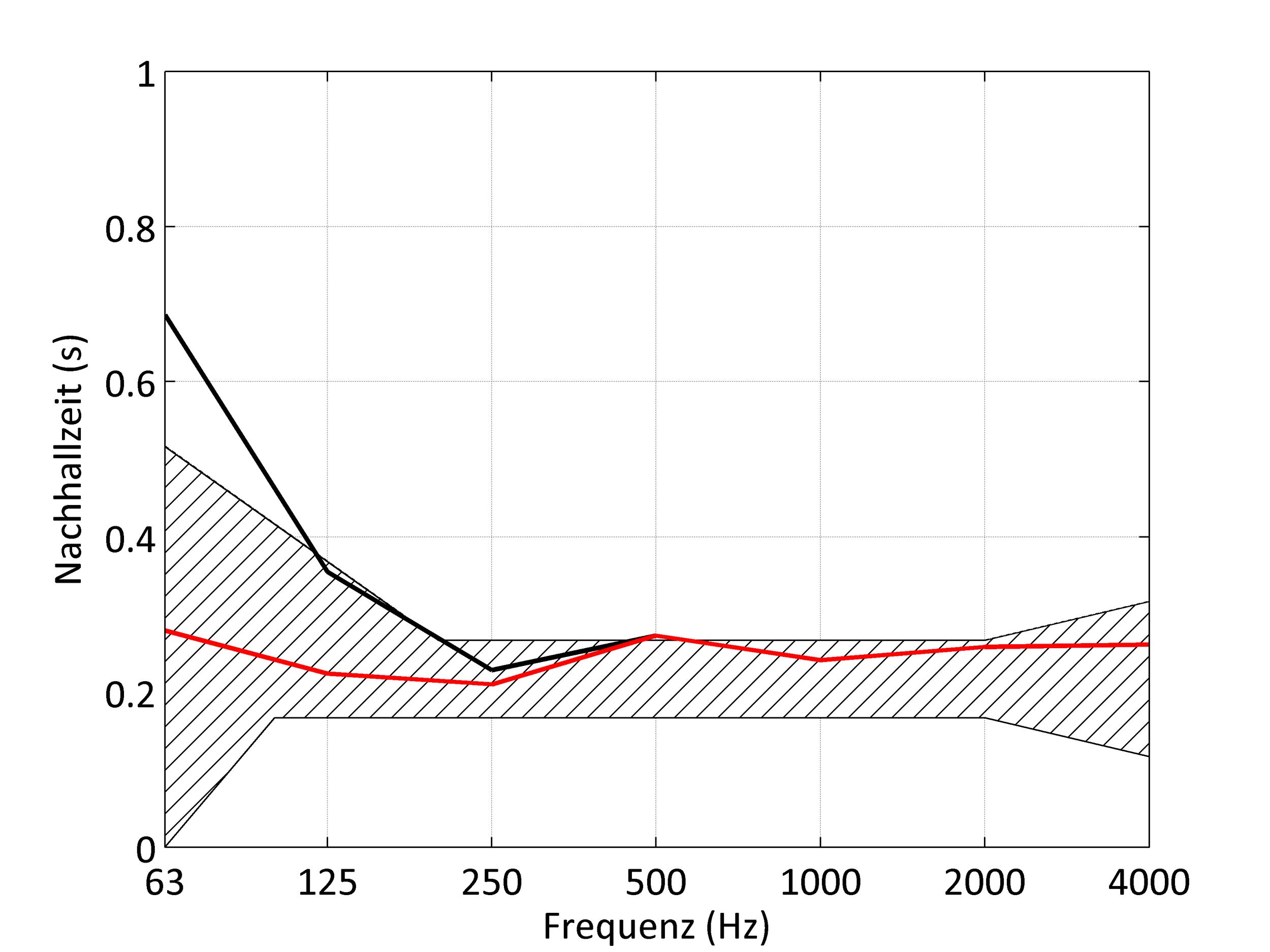

Das Life-End-Dead-End Bauprinzip, welches generell in Regieräumen angewandt wird, und die ITU-R 1116-1 Empfehlung bestimmten das Design beider Kontrollräume. Ihr jeweils asymmetrischer Grundriss wurde durch die Lenkung – der für die Wahrnehmung wichtigen – frühen Reflexionen kompensiert. Beide Regieräume sind raumakustisch für die Stereowiedergabe gestaltet, Christian's Regie besitzt zusätzlich ein sphärisches Ambisonicssystem. Die hochwertige Technik des Salon Berlin umfasst eine analoge Signalkette. Zum Zweck der akustisch optimalen und ästhetischen ansprechenden Integration der raumakustischen Module, wurden diese einzeln entworfen und angefertigt. Während dieser Phase entwickelten wir uns in Theorie und Ausführung zu Experten für die Produktion von Helmholtz-Resonatoren, Plattenschwingern sowie von geometrischen und auf dem Phasengitter beruhenden Diffusoren.
Der Stil eines bürgerlichen Salons prägte die Gestaltung des Studios.
Für den verfügbaren Platz an der Stirnseite der Lautsprecherwand entwickelten wir einen Helmholtz-Resonator und stimmten diesen auf die in einer Messung ermittelten Raumresonanzen ab. Dafür berechneten wir die optimale Anzahl und Anordnung der Öffnungen und erstellen eine Genauigkeitsanalyse.
Der einfallende Schall wird auf den Flächen mit unterschiedlichem Phasensprung zurückgeworfen, wodurch Diffusion entsteht. Zusätzlich ist der Diffusor angeschrägt, um hohe Frequenzen von der Hörposition abzulenken. Der Diffusor eignet sich mit 15 cm Aufbauhöhe für den relativ engen Regieraum.
Das Hörspielstudio XBerg hat sich mit dem Einzug in die früheren Westbam-Studios in Charlottenburg vergrößert. Studio Singer wurde 2017 mit der innenarchitektonischen sowie bau- und raumakustischen Planung von drei Sprecherkabinen und einem großen Aufnahmeraum beauftragt.
Der Neubau des Heinrich-Schliemann-Gymnasiums in Fürth verfügt im Inneren über einen großen Lichtschacht, der alle Ebenen über einen offenen Luftraumverbund miteinander verknüpft. Für eine genaue Prognose der zukünftigen akustischen Verhältnisse und eine Vorhersage der Sprachverständlichkeit, Schallausbreitung und Lautstärkeverteilung wurde im Zuge der Planung eine akustische 3D-Simulation durch unser Studio erstellt.
Mit der 3D-Simulation konnte im Modell die Wirksamkeit unterschiedlicher raumakustischer Maßnahmen untersucht und die optimale akustische Lösung für die offene Atrien entwickelt werden. Zusätzlich wurde der Schallschutz der zu den Atrien liegenden Räume geprüft und durch geeignete Maßnahmen sichergestellt.

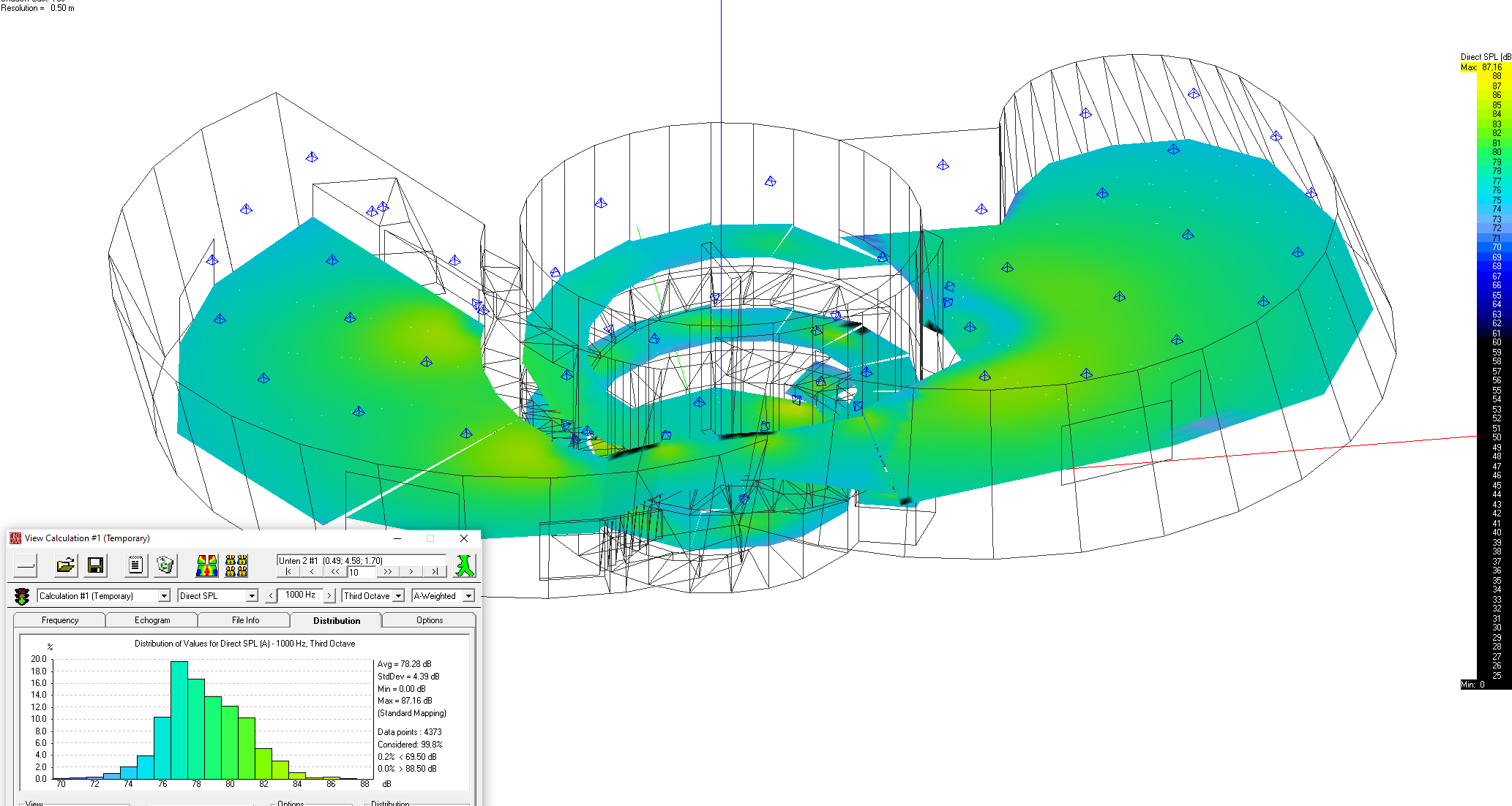

Für einen Audi-Pavillon in Wolfsburg, in dem Fahrzeuge und Technik ausgestellt werden, wurde unser Studio beauftragt, die Sprachverständlichkeit der Alarmierungsanlage (Sprachalarmierungsanlage, SAA) und die akustische Situation einer geplanten Renovierung zu beurteilen.
Für die komplizierte Geometrie mit großen konkaven Glasflächen wurde eine 3D-Simulation der Raum- und Elektroakustik erstellt. Daran wurden verschiedene Beschallungskonzepte verglichen und akustische Maßnahmen vorgeschlagen, um die erforderliche akustische Qualität zu erreichen.

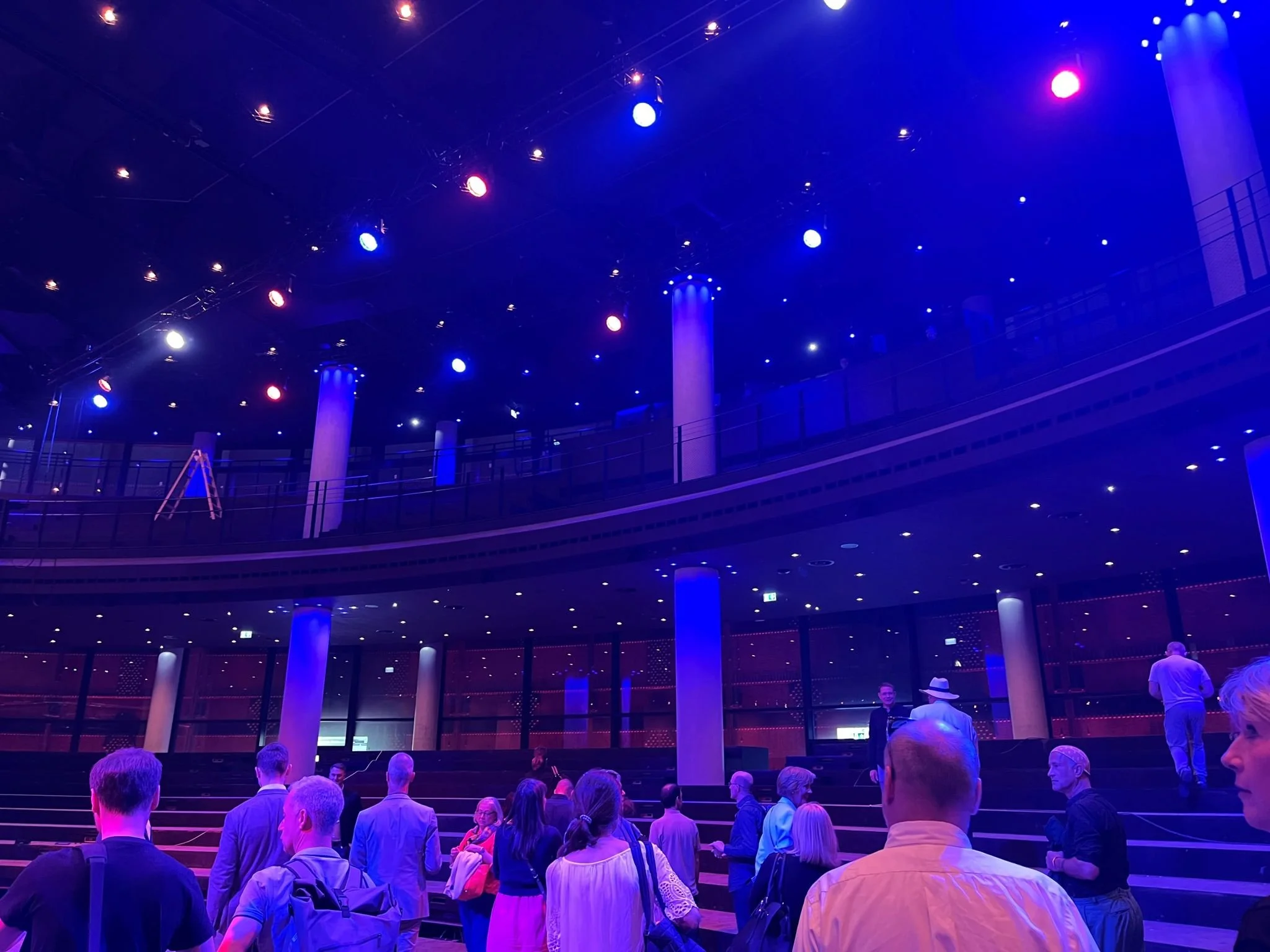

Der Innenausbau des Gasometers markierte den Abschluss der Bauarbeiten auf dem EUREF-Campus in Berlin. Bei der Neugestaltung des Gasometers wurde das historische Bild des im Inneren des Gerüsts auf- und abfahrenden Teleskopbehälters des Niederdruckgasbehälters berücksichtigt. Das graue, historische Stahlgerüst wurde als Rahmen für den runden Neubau mit einem Abstand von einem Meter neu integriert.
Der grüne Stahlmantel, der untere Teil des Gasometers, wird zum Konferenzbereich, dem Forum des EUREF-Campus, welcher von unserem Büro in Zusammenarbeit mit der theapro GmbH bau- und raumakustisch geplant wurde. Das Gesamtprojekt hat ein Investitionsvolumen von über 200 Millionen Euro.
Der Konferenzbereich besteht aus mehreren Konferenzräumen und einem Auditorium. Aufgrund der konkaven Rundwand des Gasometers und des großen Volumens erforderte die akustische Planung des Auditoriums umfangreiche Untersuchungen zu Richtungen und Laufzeiten der Reflexionen. Mehrere Varianten der Rückwandgestaltung wurden akustisch entwickelt und bewertet.
Der Saal mit einem Volumen von ca. 9000 m³ wurde für eine elektroakustische Nutzung konzipiert. Der Fokus lag auf einer besonders hohen Sprachverständlichkeit über alle Nutzungsszenarien der variabler Schubtribüne. Die Konferenzräume wurden inklusiv mit besonders hoher Sprachverständlichkeit ausgelegt.
Bauakustische Schwerpunkte lagen in der Gestaltung der Pfosten-Riegel-Fassade, um die gegenseitige Flankenübertragung zwischen den Sälen bei Veranstaltungen so gering wie möglich zu halten, sowie in der akustischen Abschirmung der Haustechnik, die sich oberhalb des Veranstaltungsbereichs befindet. Mit diesem Ziel wurden die haustechnischen Geräte akustisch entkoppelt aufgestellt und die Trennbauteile entsprechend bauakustisch dimensioniert. Eine weitere technische Besonderheit des Bauvorhabens lag in der Integration und akustischen Abschirmung von tausenden Leitungen der Haus- und Medientechnik. Der Konferenzbereich wurde im Juni 2024 eröffnet.
Auftraggeber:
Denkmalplus Beteiligungsgesellschaft mbH & Co. Erste Berlin KG
Architekt:innen Gesamtprojekt:
EUREF Consulting GmbH
Architekt:innen Veranstaltungsbereich:
theapro
Ausführungszeitraum:
2021 – 2024
Fertigstellung:
2024
Gesamtkosten:
KG 100-800 Euro netto über 200 Mio. EUR
Grundleistungen Bau- und Raumakustik:
Anlage 1.2.2 (zu § 3 Absatz 1) HOAI: Bau- und Raumakustik LPH 1 bis 8
Besondere Leistungen Bau- und Raumakustik:
Messtechnische Abnahmemessung Bau- und Raumakustik
Messung der Immissionen der RLT und Bühnentechnik
Immissionsprognose nach BImschG TA-Lärm für Haustechnik im Freibereich
Planung der Sprachalarmierungsanlagen (Gefahrenmeldeanlagen) nach DIN 0833
Simulation der Raumakustik im Modell (Raytracing)
Auslegung akustische Entkopplung der RLT-Anlagen
Normprüfung der Trittschalldämmung oberhalb des Veranstaltungssaals
Die Glockenstadt Gescher betreibt im Schulzentrum Borkener Damm eine Versammlungsstätte mit Theatertechnik. Dieser seit 1974 bestehende Theater- und Konzertsaal ist in seiner Ausstattung und den Möglichkeiten der Nutzung stark eingeschränkt und bedarf als künftige zentrale Veranstaltungs-,Versammlungs- und Begegnungsstätte in der Stadt Gescher dringend einer Aufwertung. Die bislang nur teilweise vorhandene mobile Barrierefreiheit ist weitestgehend herzustellen. Bei der Sanierung des Gebäudes ist die energetische Ertüchtigung nach den Vorgaben der Bauordnung NRW zu beachten. Die Maßnahme wurde als Städtebauliches Fördergebiet nach § 171b BauGB qualifiziert. Diese wird im Programm „Soziale Integration im Quartier“ durch Bezirksregierung Münster und das Ministerium für Bauen, Wohnen, Stadtentwicklung und Verkehr (MBWSV) als Maßnahme in einem Fördergebiet gewertet. Baulich weist der Theater- und Konzertsaal zahlreiche funktionale Defizite (Brandschutz, Barrierefreiheit) auf. Der Veranstaltungsraum bietet Platz für ca. 435 Sitzplätze in Reihenbestuhlung und ca. 900 Stehplätze. Bisher ist der Saal nur eindimensional als Großraum nutzbar. Nach dem Umbau zu einem multifunktionalen Begegnungsort soll dieser unterteilbar und für diverse und vielfältige Nutzungen in der Stadtgesellschaft nutzbar sein (Text Meyer Architekten).
Studio Singer übernimmt im Rahmen der Sanierung die bau- und raumakustische Fachplanung.
Auftraggeber:
Glockenstadt Gescher
Ausführungszeitraum:
Planungsbeginn: 2019
Fertigstellung: August 2021
In Zusammenarbeit mit theapro übernimmt Studio Singer die Fachplanung für Bau- und Raumakustik bei der Sanierung des Kleinen Hauses Darmstadt.
Auftraggeber:
Landesbetrieb Bau und Immobilien Hessen (LBIH)
Architekt:innen:
Atelier Achatz Architekten München
Ausführungszeitraum:
Planung 2018 – 2021
Bauphase 2021 – 2023
Fertigstellung:
2023
Studio Singer unterstütze das internationale Architekturbüro Sehw bei der akustischen Saalgestaltung anlässlich des Realisierungswettbewerbs für den Neubau des Internationalen Wissenschaftszentrum der Universität Passau. Eine besondere Herausforderung bestand in der Gestaltung eines großen Saals, welcher einerseits als zentraler Versammlungsraum der Universität und gleichzeitig als neuer Konzertsaal für Passau genutzt werden soll. Im Konzept wurde hierfür eine veränderliche Oberflächenstruktur entworfen, mit welcher die Akustik zwischen den Nutzungsszenarien Sprache und Musik variable angepasst werden kann.
Einen wichtigen Beitrag für die Zufriedenheit mit einem Haus bildet der baulicher Schallschutz gegenüber der Umgebung. Vor diesem Hintergrund wurde unser Studio im Verlauf der Sanierung des Reihenhauses Kent beauftragt, die Gebäudehülle in allen Etagen zu den Nachbarhäusern bauakustisch zu erfassen und planerisch zu ertüchtigen. Die Ausführung erfolgte durch das Atelier riedel.skambas.
Studio Singer unterstützte die Architekt:innen studioblausieben (www.studioblausieben.com) bei der akustischen Saalgestaltung am Entwurf für die Musikakademie Katowice.
Schul- und Kulturräume in Innenstadtbereichen sind häufig dem städtischen Lärm ausgesetzt. Studioblausieben hat den akustischen Immissionsschutz markant im Entwurf umgesetzt. Zitat studioblausieben 2019:
„Die Musikakademie Kattowitz soll auf dem gegenüberliegenden Grundstück des historischen Hauptgebäudes erweitert werden. Der Neubau bettet sich städtebaulich in die Blockstruktur ein und bestärkt damit das Alleinstellungsmerkmal des solitärhaften historischen Akademiegebäudes.
Das Gebäudeensemble basiert auf dem Konzept eines aufgeschnittenen Steins. Durch das Aufschneiden des Körpers im Innern erhält der Besucher beim Eintritt des Hofes einen schaukastenartigen Einblick in das Geschehen der Musikakademie. Zugleich erhalten die Räumlichkeiten durch den geschlossenen Garten (erinnernd an die venezianischen „Giardini Segreti“) einen Ruheort, der dem Lärm der Straße entflieht und hiermit eine großzügige und konzentrierte Aufenthaltsform für das Musizieren schafft.“
Studio Singer unterstütze Wulf Architekten bei der akustischen Gestaltung von Aufführungsälen im Rahmen des Architekturwettbewerb für den Nationalen Konzertsaal "Tautos Namai" in Vilnius.
Als akustische Besonderheit erhielt der große Konzertsaal ein variable öffenbares Deckensegel, ein sog. Vespertine-Dach, um den akustischen Charakter an verschiedene Genres anzupassen. Das Dach nimmt die geometrische Deckenstruktur des Konzertsaals auf. Das geschlossene Dach ermöglicht die Nachhallzeit bei mittleren Frequenzen auf 1,5 s zu reduzieren. Das Schallfeld des Saals zeichnet sich in diesem Zustand durch ein hohe Sprachverständlichkeit und Transparenz aus, optimal für die Nutzung als Theatersaal oder für kleine konzertante Aufführungen. Bei Öffnung des Verspertine-Daches bietet der große Saal Nachhallzeiten zwischen 1,5 bis 2,1 s durch Ankopplung des dahinter liegenden Volumens. Die Form des Dachs und der Öffnungsgrad korrelieren mit dem Genre und wären auch visuell gut interpretierbar. Mit einer Nachhallzeit von 2,1 s besitzt der große Saal optimale Eigenschaften für symphonische und sakrale Musik.
Studio Singer erstellt für den Wettbewerbsbeitrag DAS NEUE BUDDENBROOKHAUS der Architekten Itamar Krauss und Carole Chuffart ein Konzept für Raumakustik und Schallschutz.
Seit seiner Gründung als Heinrich-und-Thomas-Mann-Zentrum im Jahr 1993 hat sich das Buddenbrookhaus als wichtiger Standort für die nationale und internationale Familie Mann-Forschung etabliert. Diesen Rang verdankt das Buddenbrookhaus nicht zuletzt seinem Archiv und seiner umfassenden Bibliothek. Allein die Präsenzbibliothek umfasst mehr als 8.000 Bände, über 1.500 Aufsätze und mehr als 6.000 Zeitungsartikel - bei steigender Tendenz. Des Weiteren ist das Haus Sitz mehrerer literarischer Gesellschaften, der Deutschen Thomas Mann-Gesellschaft, der Heinrich Mann-Gesellschaft, der Golo Mann-Gesellschaft und der Erich Mühsam-Gesellschaft, und somit eng in die wissenschaftliche Forschungsarbeit eingebunden (die Lübecker Museen, 2018).
Unser Beitrag entstand in Zusammenarbeit mit den Architekten*innen Atelier Krauss und CcommeC. Szenographie und Innenarchtektur erarbeitete das Büro Ruedi Baur. Verantwortlich für die Tragwerksplanung, die Haustechnik, die Ökonomie und den Denkmalschutz waren Bollinger + Grohmann, Clemens Beutler, DGI Bauwerk bzw. Frank Seehausen.
Im S-Bahnbogen der Jannowitzbrücke befindet sich der NEUE Club Darwin, gleich neben dem bekannten Marie Antoinette derselben freundlichen Betreiber.
Studio Singer beteiligte sich mit einem raumakustischen Konzept am Design. Wir maßen den akustischen Zustand vor dem Ausbau und entwarfen auf dieser Grundlage ein Konzept, welches der speziellen Akustik des Bogens und den Anforderungen von Wirtschaftlichkeit und Design gerecht wird.
Als Absorber für den mittleren und hohen Frequenzbereich wurde ein hochwirksames Akustikmaterial aus dem Straßenbau in Patches verbaut. Ihre Anordnung im Schallbrettstil ermöglicht die gleichmäßige Verteilung des Schalls im Raum (Diffusion) und vermeidet Orte hohen Schalldrucks unter der konkaven Decke. Zur Angleichung der tiefen Frequenzen (Bässe) an einen definierten Sound, entwickelte Studio Singer speziell auf den Raum abgestimmte Helmholtzresonatoren, die in Form von Feldern in Einbauten integriert wurden.
